Calculateur de drainage automatique intelligent

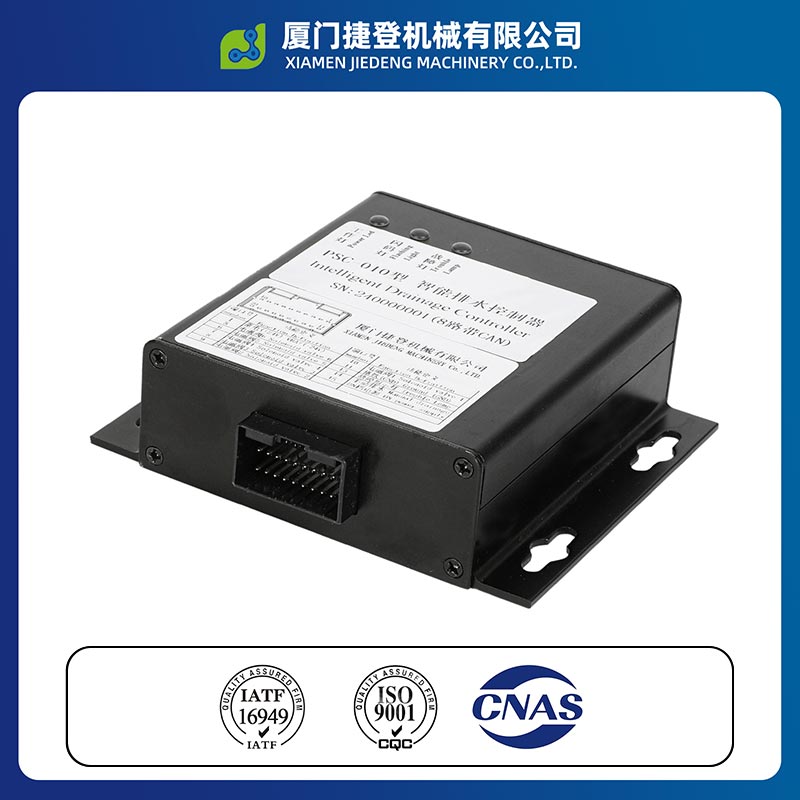

Article PSC-010 ECU de drainage automatique intelligent, spécialement conçu par Xiamen Jiedeng Machinery en Chine pour vannes de vidange à commande électronique, poids lourds et semi-remorques.

Il dispose d'un boîtier en alliage d'aluminium, démontrant d'excellentes propriétés de résistance aux chocs, de dissipation thermique, de résistance à la poussière et à la corrosion, capable de s'adapter aux conditions difficiles d'utilisation des véhicules allant de -20°C à +100°C.

Ce produit est alimenté par un courant continu de 18 V à 36 V et prend en charge 8 canaux de contrôle. Cela inclut également les courts-circuits et fonctions de détection de défauts en circuit ouvert, avec un niveau de protection IP5X. Il est équipé d'un système complet logique de contrôle, y compris la vidange automatique, le chauffage lié à la température et la vidange forcée.

En tant que fabricant doté d'une capacité de conception complète, notre produit est également équipé avec un voyant fonctionnel, un voyant de code clignotant et un voyant de défaut, facilitant un diagnostic rapide des défauts. Le le contrôleur fonctionne de manière stable et est facile à entretenir, assurant efficacement la sécurité de la circulation de l'air du véhicule système de drainage.

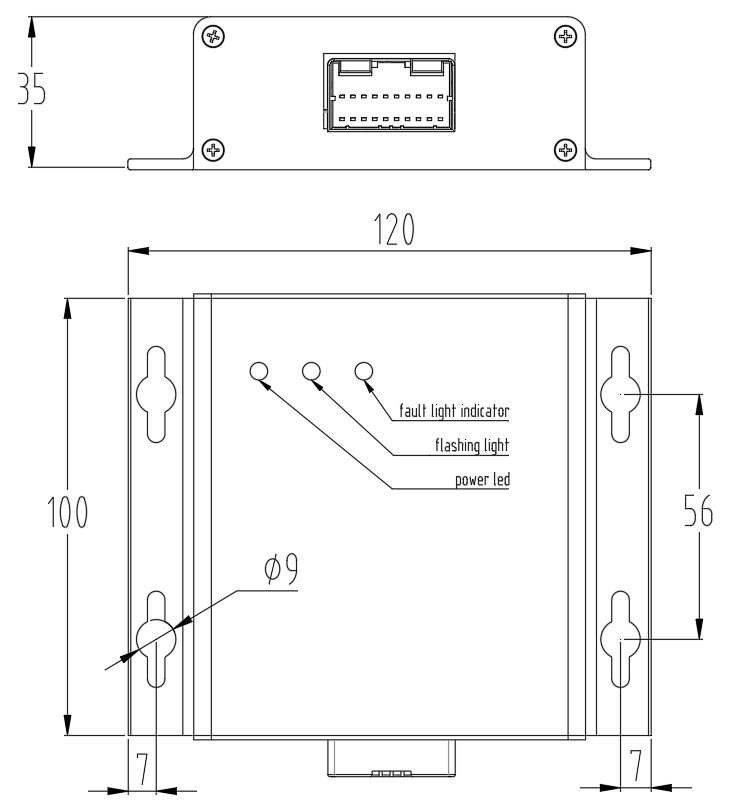

Paramètre du produit

Les avantages matériels du boîtier en alliage d'aluminium

Ce contrôleur est fabriqué avec un boîtier en alliage d'aluminium, offrant une résistance structurelle et une résistance à la chaleur exceptionnelles. performances de dissipation. Ce contrôleur intelligent de vanne de drainage pour remorque peut fonctionner de manière stable même dans des environnements complexes. environnements du véhicule (y compris les vibrations à long terme, les chocs et l'alternance de températures élevées et basses).

Le boîtier en alliage d'aluminium résiste non seulement efficacement aux impacts et aux dommages causés par les collisions, mais dissipe également rapidement les chaleur générée par les composants internes pendant le fonctionnement, empêchant les températures élevées d'affecter le contrôle précision.

En même temps, il possède d'excellentes propriétés anti-poussière et anticorrosion, améliorant considérablement la durabilité globale et la durée de vie, ce qui le rend parfaitement adapté à une utilisation fiable à long terme dans les travaux difficiles conditions des remorques.

Logique de drainage

Le contrôleur intelligent de vanne de drainage pour poids lourds est équipé d'une logique de drainage dédiée spécifiquement conçu pour les poids lourds, intégrant des fonctions de drainage automatique, de contrôle du chauffage et de drainage forcé. Le les détails sont les suivants :

Description du drainage

Lorsque la clé de contact du véhicule est en position « ON » :

① Lorsque la température t° > 3℃, un cycle de drainage est exécuté immédiatement ;
② Lorsque la température t° ≤ 3℃, aucun cycle de mise sous tension ou de drainage ne sera exécuté.

Lorsque l'interrupteur à clé est en position "OFF":

① Lorsque la température t° > 3℃, un cycle de drainage est exécuté immédiatement ;
② Lorsque la température t° ≤ 3℃, aucune vidange hors tension ne sera exécutée.

Intervalle de drainage :

Vanne 1 : Une fois toutes les 30 minutes
Vannes 2 à 8 : Une fois toutes les 2 heures
Durée de drainage unique : 2 secondes

Description du chauffage

Après la mise sous tension après que l'interrupteur à clé est en position « ON » :
Lorsque t° ≤ 3℃, la sortie chauffage est activée ;
Lorsque t° ≥ 5℃, la puissance de chauffage s'arrête.
A la mise sous tension après que l'interrupteur à clé soit en position "ON", lorsque t° > 3℃, la sortie chauffage reste inactive.

Description du drainage forcé

Appuyez et maintenez enfoncé le bouton de drainage forcé pour activer le drainage forcé ;
Relâchez le bouton pour arrêter immédiatement le drainage forcé.

Diagnostic des pannes

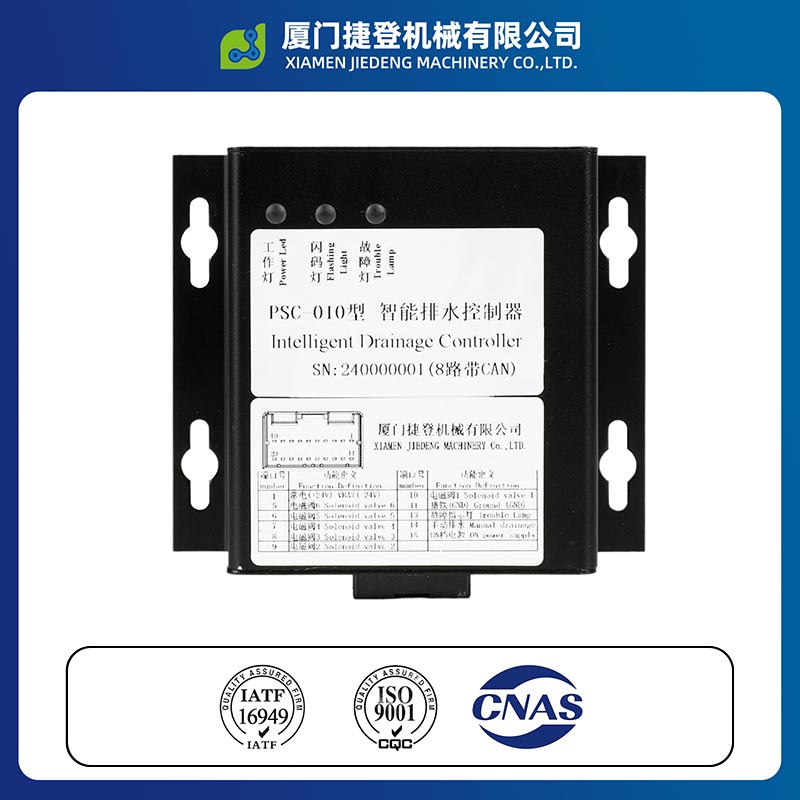

Sur le panneau du contrôleur de vanne de vidange automatique du réservoir d'air, il y a des voyants de fonctionnement, un code clignotant. voyants lumineux et voyants de panne. En cas de dysfonctionnement de l'équipement, ces voyants s'allument ou flash, permettant un diagnostic rapide et préliminaire des défauts en fonction de l'état de la lumière.

Pour un défaut spécifique définitions, veuillez vous référer au tableau suivant pour le dépannage.
