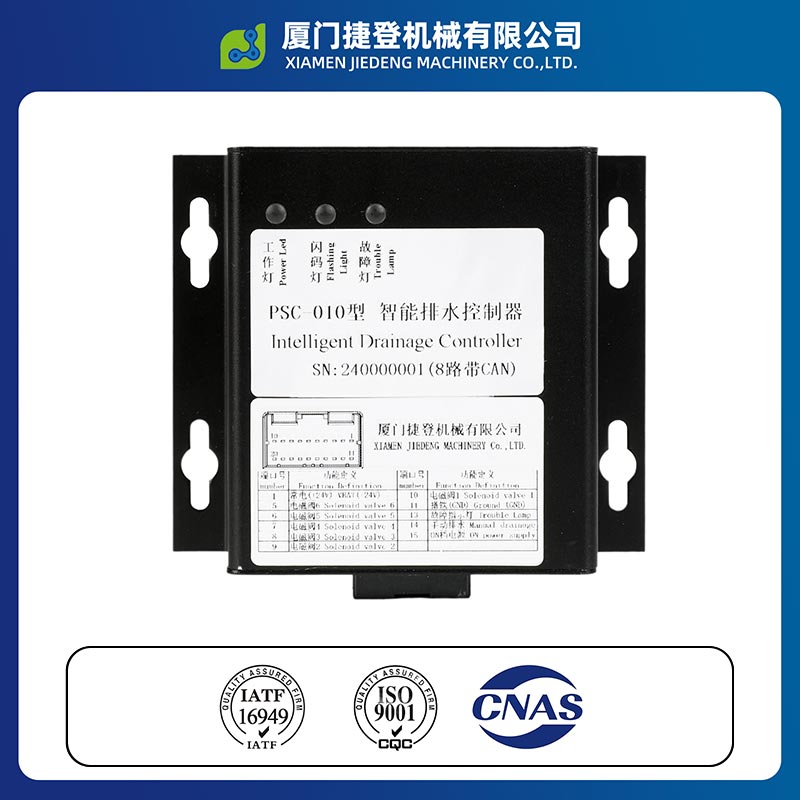

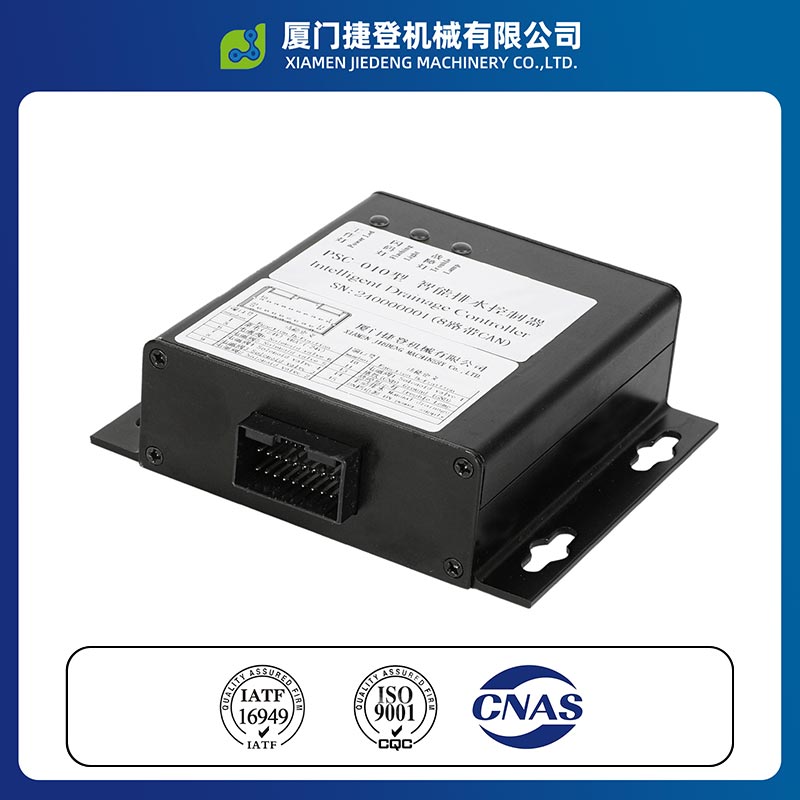

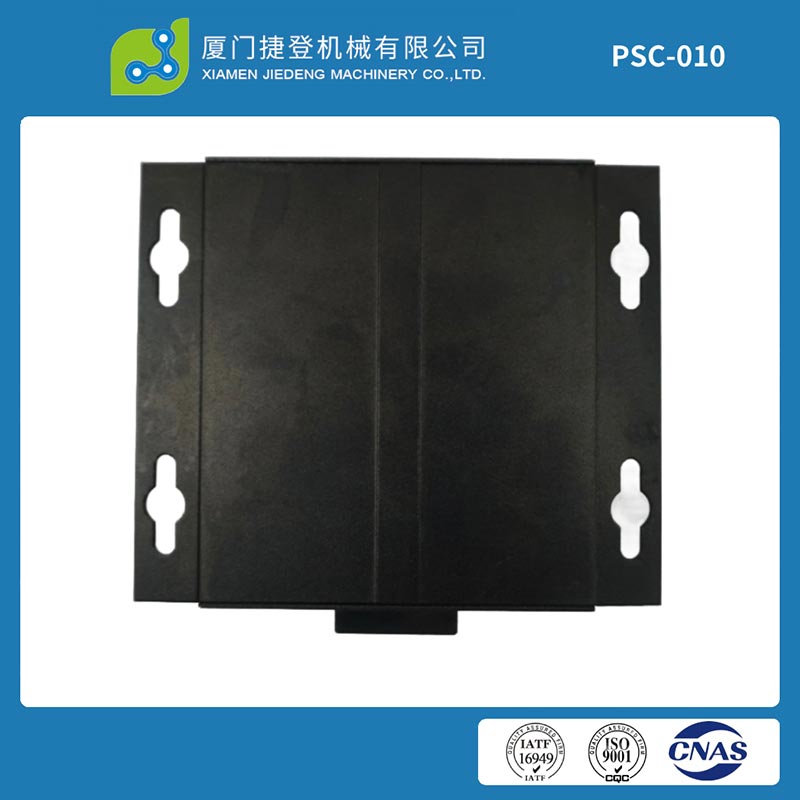

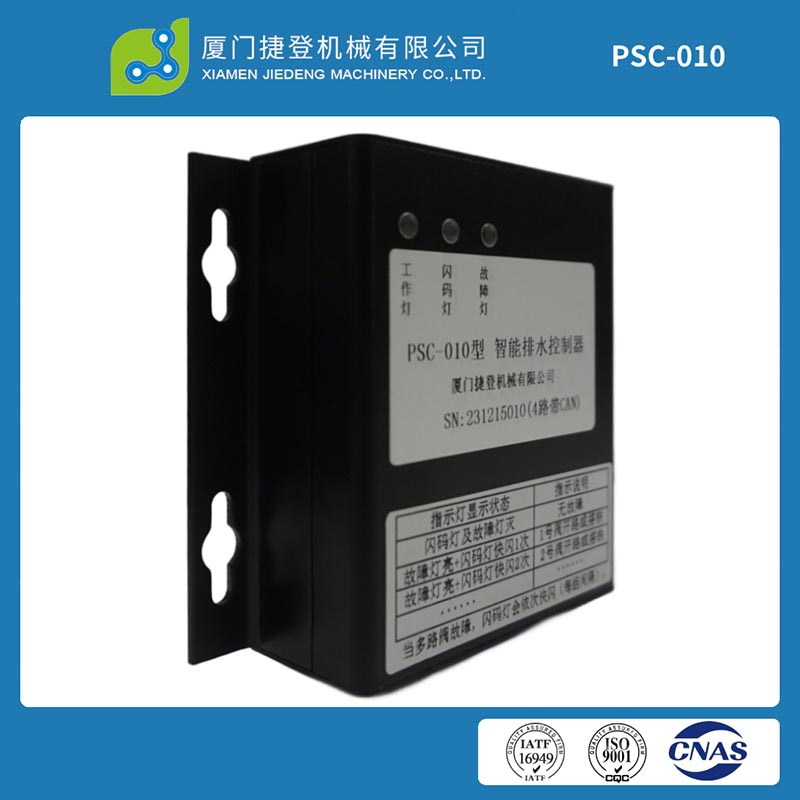

Le « puissant contrôleur de drainage intelligent » fourni par Xiamen Jiedeng est un élément indispensable du intelligent système de contrôle du drainage. Le système de contrôle intelligent du drainage est principalement adapté au frein pneumatique accumulateur des véhicules utilitaires, remplaçant la vanne de vidange manuelle traditionnelle et évacuant automatiquement le accumulé eau dans le cylindre. Il peut éviter les dangers potentiels tels que la corrosion des tuyaux, le blocage des valves et le système de freinage. échec causée par l’accumulation d’eau. L'ensemble du processus ne nécessite pas d'opération manuelle par des humains, garantissant ainsi la pérennité fonctionnement stable et sûr de l'ensemble du système de freinage du véhicule.
※ Le système fonctionne en coordination avec la vanne de vidange à commande électrique et le contrôleur de vidange intelligent.
※ En cas de panne de courant et d'électricité statique, le robinet de vidange reste bien fermé pour garantir l'absence de fuite de gaz.
source dans le cylindre de stockage.
※ Lorsqu'il est sous tension et en fonctionnement, le noyau de la valve électromagnétique est actionné par la force électromagnétique, ouvrant
le canal de drainage.
※ Grâce à la pression de gaz interne du cylindre de stockage, l'accumulation d'eau est automatiquement
déchargé.
※ Le contrôleur collecte simultanément divers signaux tels que la température, le frein à main et le bus CAN.
※ Sur la base des signaux collectés, il réalise un contrôle logique du système de drainage entièrement automatique. Le drainage commence et
l'arrêt du processus ne nécessite aucune intervention manuelle.
Les principaux composants de l'ensemble du système de drainage intelligent comprennent : un contrôleur de drainage intelligent, 8 canaux vanne de vidange à commande électrique, relais de chauffage, capteur de température, interrupteur de vidange forcée, indicateur de défaut Lumière et câble de communication CAN.
1. Contrôleur de drainage intelligent : remplit la fonction principale du fonctionnement global de la logique du système et de l'exécution du contrôle.
2. Vanne de drainage à commande électrique à 8 canaux : responsable de l'exécution de plusieurs actions de drainage des cylindres de stockage.
3. Capteur de température : collecte la température ambiante en temps réel pour fournir une base à la logique de chauffage et de drainage.
4. Relais de chauffage : contrôle le circuit de chauffage en hiver pour obtenir une protection antigel à basse température.
5. Commutateur de drainage forcé : Fournit une fonction de contrôle manuel du drainage forcé.
6. Voyant de défaut : utilisé pour l'indication de défaut du système et le retour d'alarme.
7. Câble de communication CAN : permet la transmission du signal du véhicule et l'interaction de communication.
Le contrôleur prend en charge 8 canaux de vanne de vidange indépendants, qui peuvent être associés à plusieurs cylindres de stockage d'air modèles pour drainage séparé. La vanne 1 est dédiée à la vidange du ballon de stockage d'air régénératif, tandis que la les canaux restants 2 à 8 fonctionnent indépendamment à des moments différents. Chaque canal possède son propre faisceau de câbles de commande et Interface, et les numéros de canal peuvent être distingués par des étiquettes, répondant aux exigences de disposition des différents véhicules modèles de cylindres de stockage d’air.
Le système est équipé d'un contrôleur logique de chauffage basse température. Après la mise sous tension, il démarrera automatiquement chauffer lorsque la température ambiante est ≤ 3 ℃ et arrêter de chauffer lorsqu'elle est ≥ 5 ℃. Il est équipé d'un chauffage 24V/20A relais, compatible avec les faisceaux de fils chauffants à coque en aluminium. Cela empêche la vanne de drainage et la canalisation de geler et se boucher à basse température, garantissant un fonctionnement normal même dans les régions extrêmement froides.
