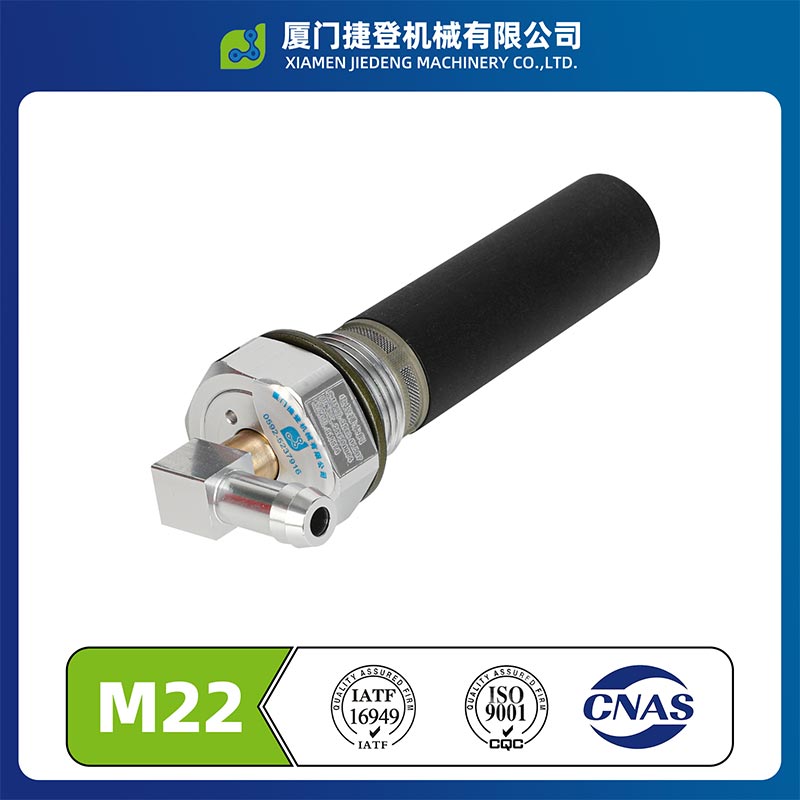

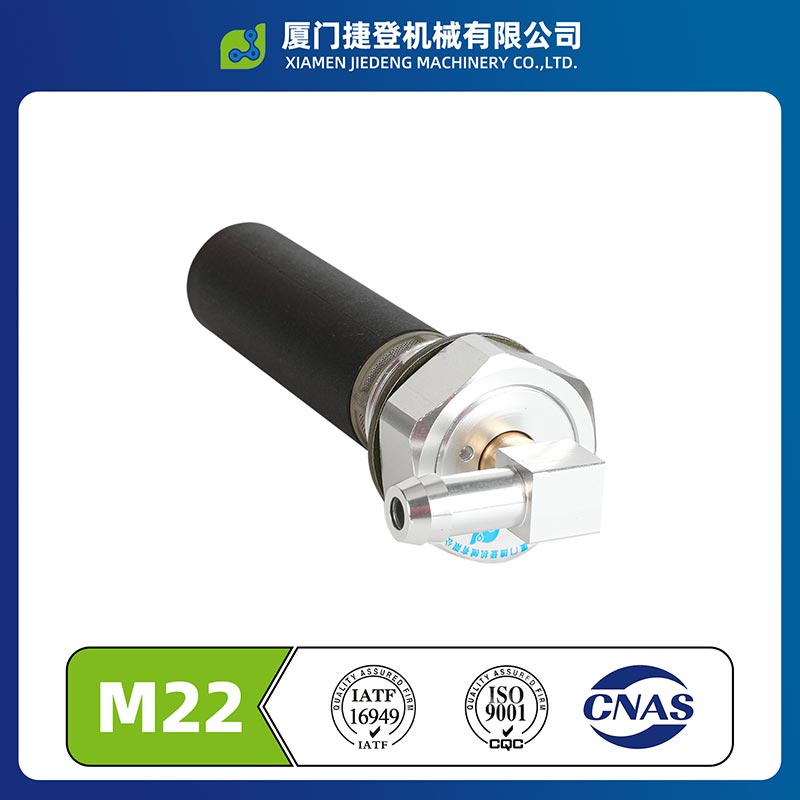

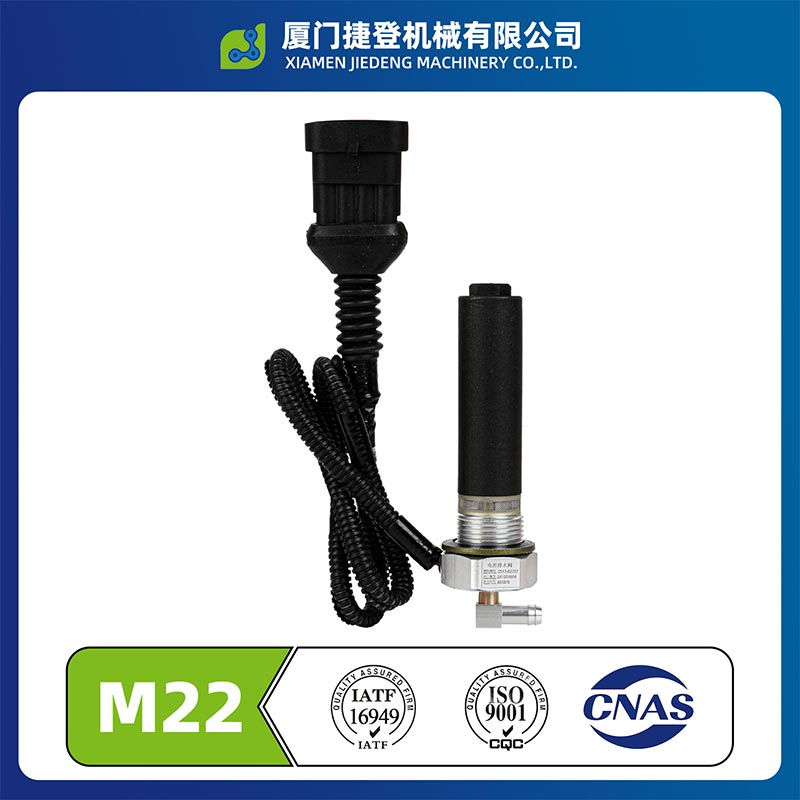

Vanne de vidange automatique 24 V

La vanne de vidange automatique 24 V fournie par Xiamen Jiedeng a une épaisseur apparente de seulement 10 mm, avec la norme M22/M32. fils. Il dispose d'une protection IP68, capable d'être immergé dans 1 mètre de profondeur d'eau pendant 24 heures. Il a une constante de 6,4 W fonction de chauffage à température jusqu'à 80 ℃ et peut faire fondre la glace dans un environnement de -40 ℃ en 5 minutes. L'efficacité thermique est augmenté de 40%. Le joint composite en caoutchouc fluoré est compatible avec une pression de 0 à 1,1 MPa, la bobine peut résister AC500V, la force de traction moyenne des bornes dépasse 110N. Après 96 heures de brouillard salin et ± 40/80 ℃ haut-bas sur 24 heures vérification de la température, la durée de vie du scellage est ≥8 ans.

Avantages de conception

※ Structure d'installation intégrée ultra fine : l'électrovanne de vidange 24 V CC adopte de manière innovante un conception de vanne électromagnétique. L'épaisseur totale exposée de l'ensemble n'est que de 10 mm. Par rapport au drainage traditionnel valve avec une structure dépassant de 30 à 50 mm du châssis, elle résout complètement les problèmes industriels des châssis bas les bus et les bus ayant une faible praticabilité et susceptibles d'être endommagés par les obstacles routiers. Le corps de vanne utilise Filetages de réservoir d'air standard M22 × 1,5/M32 × 1,5, et l'installation est hautement interchangeable. Il n'est pas nécessaire de modifier la structure du réservoir d'air pour remplacer directement la vanne manuelle traditionnelle.

※ Conception haute protection IP68 : le corps de la vanne est entièrement protégé par une encapsulation et des bagues d'étanchéité. Le la bobine électromagnétique est complètement scellée à l’intérieur de la vanne. Les bornes de connexion sont étanches de qualité automobile AMP connecteurs, avec un niveau de protection atteignant IP68. Il peut être immergé dans 1 mètre de profondeur pendant 24 heures sans Se mouiller, s'adapter pleinement aux environnements d'utilisation difficiles tels que le rinçage du pistolet à eau à haute pression du châssis du véhicule, la pluie et un temps enneigé et des routes boueuses.

Avantages techniques

※ Technologie de chauffage adhésive à haute efficacité : une vanne de réservoir d'air électronique 24 V développée indépendamment une constante PTC. module de chauffage à température avec une puissance de chauffage de 6,4 W, maintenant une température de chauffage constante à moins de 80 ℃ ± 5 ℃. Le L'élément chauffant est installé de manière intégrée, étroitement attaché au chemin d'eau du corps de la vanne, augmentant ainsi la efficacité de conduction thermique de plus de 40 %. Dans un environnement à température extrêmement basse de -40 ℃, il peut faire fondre complètement le Glace à l'intérieur du corps de la vanne dans les 5 minutes, permettant un drainage rapide et résolvant efficacement le problème tenace de vannes de drainage gelées et inutilisables pendant les hivers nordiques.

※ Technologie d'étanchéité composite multicouche : une double structure d'étanchéité d'étanchéité radiale et d'étanchéité d'extrémité est adoptée. Les composants d'étanchéité sont constitués de matériaux en caoutchouc fluoré résistant aux hautes et basses températures, avec une dureté Shore. de 70 ± 5HA et un taux de déformation permanente par compression ≤ 15 % (125℃ × 70h), garantissant une fuite nulle dans toute la longueur plage de pression de 0 à 1,1 MPa et une durée de vie d'étanchéité allant jusqu'à 8 ans ou plus.

Inspection d'usine

Les matières premières de la vanne de vidange du réservoir d'air chauffé sont également soumises à des contrôles très stricts lors de l'arrivée. processus matériel.

Contrôle qualité des processus

La vanne de vidange automatique chauffée est surveillée en temps réel pendant le processus de fabrication.

Système FAI: Après chaque démarrage d'équipe, changement de moule ou changement de matière, une inspection de première pièce doit être menée. L'opérateur effectue une auto-inspection, le chef d'équipe effectue une ré-inspection et la qualité l'inspecteur effectue une inspection spécialisée. Ce n'est qu'après avoir confirmé que les dimensions, les performances et l'apparence sont tous ceux qui sont qualifiés peuvent procéder à la production de masse.

Inspection des processus: Les inspecteurs qualité effectuent des inspections toutes les deux heures sur les processus critiques, enregistrer les paramètres du processus tels que la pression de sertissage, le couple de distribution et les dimensions d'assemblage, et immédiatement arrêter la machine pour réglage dès la détection d'anomalies.

Contrôle du sertissage des bornes: Utiliser des machines à sertir les bornes CNC avec surveillance en temps réel du sertissage pression et hauteur de sertissage maintenues à 1,2 ± 0,1 mm ; effectuer mensuellement des essais de traction destructifs sur les terminaux pour garantir une qualité de sertissage constante.

Inspection complète d'étanchéité aux gaz à 100 %: Après assemblage de chaque produit, un test d'étanchéité à l'air de 30 secondes est réalisée sous une pression de 1,0 MPa. Si la chute de pression est ≤ 0,01 MPa, elle est considérée comme qualifiée. Ceci garantit qu'aucun produit qui fuit n'est libéré.

Test de fonctionnement à la mise sous tension: Pour chaque produit, un test de fonctionnement à la mise sous tension DC24V est effectué. Le le temps de réponse pour l'ouverture/fermeture de la vanne est ≤ 0,5 seconde et le fonctionnement est fluide sans aucun blocage.
