En plus deVannes de vidange du réservoir d'air, Machines Jiedengpropose également des contrôleurs de vannes de vidange, en tant que fabricant et fournisseur de solutions à guichet unique. Cette série de produits comprend spécifiquement deux modèles principaux, dotés d'une installation flexible et pratique adaptée à un large éventail de types de véhicules, notamment les camions lourds, les camions miniers, les autocars, les bus urbains et les semi-remorques.
Le contrôleur de vanne de vidange est le cœur de commande intelligent des systèmes de freinage pneumatique pour les véhicules utilitaires, les bus et les remorques. Lorsqu'il est utilisé conjointement avec la vanne de vidange à commande électrique, il fonctionne comme le cerveau du système de drainage.
Il est principalement utilisé pour contrôler la vanne de vidange à commande électrique, facilitant l'évacuation automatique de l'eau de condensation dans le réservoir d'air, évitant ainsi la rouille des canalisations et des corps de vanne ainsi que la défaillance des freins.
|
Image |
Spécification du modèlens |
Instructions |
|
|

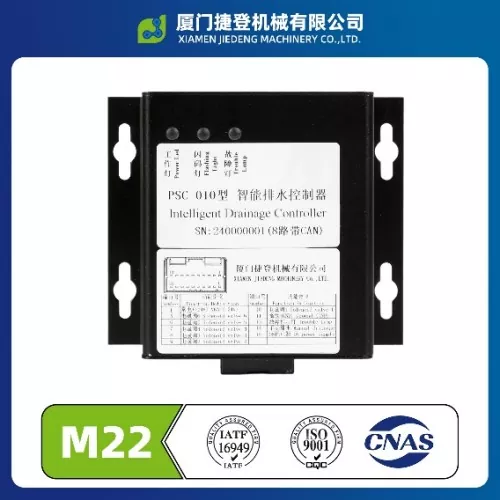

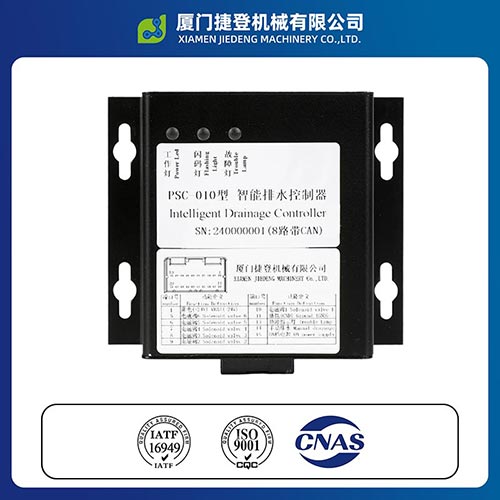

CODE JD : PSC-010 TAILLE: 120*100*35 Trou d'installation : 4 - φ9 Tension de fonctionnement : 18 V CC – 36 V. Canaux de contrôle maximum : 8 Détection de défaut : court-circuit ou circuit ouvert Niveau de protection : IP5X Température de fonctionnement : -20 ℃ à 100 ℃ Matériau du produit : alliage d'aluminium. Modèle de plug-in : AMP 174047-2 |
Il est utilisé comme unité de commande pour la vanne de vidange à commande électrique. Pour les environnements à basse température et les zones de haute altitude présentant un risque de gel, si la fonction de surveillance de la température doit être activée, un capteur de température doit être connecté. Le circuit de commande maximum est de 8. Dans des conditions normales, il peut contrôler jusqu'à 8 vannes de vidange à commande électrique, mais en mettant en parallèle, davantage de vannes de vidange peuvent être contrôlées. |
|
|

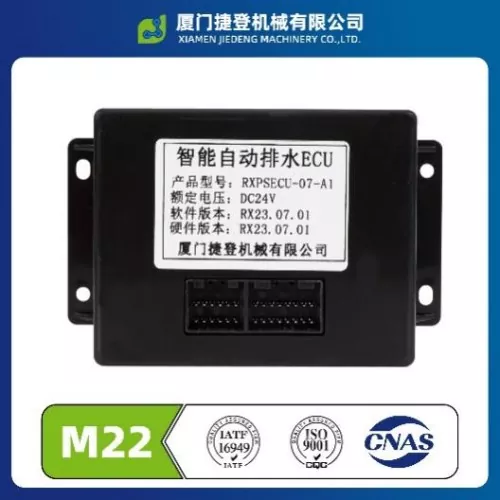

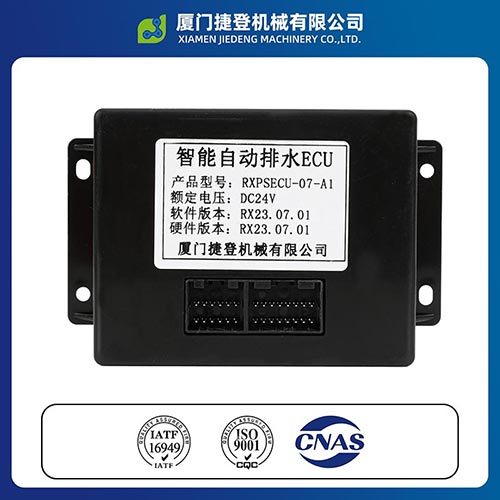

CODE JD : RXPSECU-07-A1 TAILLE: 120*100*28 Trou d'installation : 4 - φ4 Tension de fonctionnement : 19 V CC – 32 V. Max. Canaux de contrôle : 7 Détection de défaut : court-circuit ou circuit ouvert Niveau de protection : IP5X Température de fonctionnement : -20 ℃ à 100 ℃ Matériau du produit : plastique Modèles de fiches : AMP 174045-2 et AMP 174046-2 |
Il est utilisé comme unité de commande pour la vanne de vidange à commande électrique. Pour les environnements à basse température et les zones de haute altitude présentant un risque de gel, si la fonction de surveillance de la température doit être activée, un capteur de température doit être connecté. Le circuit de commande maximum est de 8. Dans des conditions normales, il peut contrôler jusqu'à 8 vannes de vidange à commande électrique, mais en mettant en parallèle, davantage de vannes de vidange peuvent être contrôlées. |
Les fonctions de base des deux contrôleurs de drainage intelligents sont très similaires. Essentiellement, PSC-010 est une version améliorée de RXPSECU-07-A1. Les deux prennent en charge la surveillance de la température, la détection des défauts, la communication CAN et l'expansion parallèle multivanne. Ils fonctionnent de manière identique dans les scénarios conventionnels de contrôle du drainage.
La principale différence réside dans la mise à niveau des détails :
Le PSC-010 a amélioré la coque du plastique en alliage d'aluminium, ce qui a amélioré sa résistance aux chocs et est plus adaptée aux conditions de travail difficiles ; l'interface a été fusionnée de deux emplacements à un seul emplacement, ce qui simplifie le processus d'installation et de câblage.
Les nouvelles fonctionnalités incluent des phares de travail, des voyants de code clignotants et des voyants de défaut, améliorant considérablement l'efficacité de la détection des défauts, et le canal de contrôle maximum a également été mis à niveau à 8 canaux.
Le boîtier en alliage d'aluminium est plus durable et résistant aux dommages.
La conception à emplacement unique offre un câblage simple.
Les trois voyants lumineux facilitent un dépannage rapide.
La commande à 8 canaux offre une plus grande évolutivité, ce qui la rend adaptée à diverses conditions de travail complexes.
Il est entièrement fonctionnel en une seule étape.
Il possède toutes les fonctions de base, répondant aux exigences de base en matière de contrôle du drainage.
Le boîtier en plastique a un coût inférieur.
Avec 7 canaux de contrôle, il convient aux scénarios courants et peut être utilisé de manière stable même avec un budget limité.
Les deux contrôleurs de drainage intelligents prennent en charge une installation flexible :
Le modèle PSC-010 est équipé de 4 trous d'installation φ9 et le modèle RXPSECU-07-A1 est équipé de 4 trous d'installation φ4.
Ils peuvent être directement fixés avec des vis ou rapidement avec des serre-câbles et conviennent à divers scénarios d'installation.
Il est recommandé de sélectionner l'emplacement d'installation dans des zones telles que le compartiment électrique du véhicule, l'intérieur de la cabine du conducteur, qui sont sèches, ventilées et pratiques pour l'entretien, en évitant les zones où le châssis est sujet aux éclaboussures de boue et aux sources de chaleur à haute température, et en évitant une installation nue à l'extérieur pour garantir le fonctionnement stable de l'équipement.
Il est principalement utilisé dans tous les modèles de véhicules utilitaires équipés de systèmes de freinage pneumatique, tels que les poids lourds, les camions miniers, les bus, les bus urbains et les semi-remorques.
Il contrôle automatiquement le chauffage de la vanne de drainage et évacue l'eau de condensation du réservoir d'air, empêchant ainsi la rouille des canalisations, empêchant les blocages de glace en hiver et assurant la sécurité des freins.
Les trois voyants sont le voyant de travail, le voyant de code clignotant et le voyant de défaut. Dans un état de fonctionnement normal, la lampe de travail reste constamment allumée ; en cas de défaut, le voyant défaut reste allumé en permanence tandis que le voyant code clignotant clignote. En vous basant sur le type de clignotement du voyant à code clignotant, vous pouvez dans un premier temps déterminer la cause du défaut.
Les détails sont les suivants :
|
Voyant de code clignotant et voyant de défaut Affichage |
Descriptions |
|
éteindre |
AUCUN DEFAUT |
|
Clignote une fois |
Le canal 1 est ouvert ou mis à la terre. |
|
Clignote deux fois |
Le canal 2 est ouvert ou mis à la terre. |
|
Clignote 3 fois |
Le canal 3 est ouvert ou mis à la terre. |
|
Clignote 4 fois |
Le canal 4 est ouvert ou mis à la terre. |
|
Flash 5 fois |
Le canal 5 est ouvert ou mis à la terre. |
|
Clignote 6 fois |
Le canal 6 est ouvert ou mis à la terre. |
|
Clignote 7 fois |
Le canal 7 est ouvert ou mis à la terre. |
|
Clignote 8 fois |
Le canal 8 est ouvert ou mis à la terre. |
|
Clignote 9 fois |
Circuit ouvert du canal de chauffage ou défaillance de la connexion à la terre |
|
Clignote 10 fois |
Circuit ouvert ou connexion à la terre du capteur de température |
Le contrôleur de drainage intelligent propose des modes de contrôle flexibles, permettant la sélection de solutions appropriées en fonction des exigences réelles :
S'il est connecté au bus CAN, il peut configurer de manière flexible diverses logiques de drainage, de chauffage et de protection en fonction de paramètres tels que la pression et la vitesse du véhicule, en s'adaptant aux conditions de travail complexes.
La logique de contrôle par défaut est le mode couramment utilisé par les clients. Il ne nécessite pas de connexion au bus CAN et peut fonctionner normalement dès la mise sous tension.
L'opération est pratique et aucun débogage supplémentaire n'est nécessaire. Il peut répondre à la plupart des scénarios d'utilisation courante. Spécifiquement:
1. Lorsque la clé de contact du véhicule est tournée en position ON, le véhicule exécutera la fonction de vidange automatique :
① t°＞3℃ : Le drainage se produit immédiatement ;
② t°≤3℃ : le cycle de mise sous tension et de drainage ne sera pas exécuté ;
2. Lorsque l'interrupteur à clé est éteint :
① t°＞3℃ : Le drainage se produit immédiatement ;
② t°≤3℃ : Le drainage ne sera pas exécuté lorsque l'alimentation est coupée.
3. L'intervalle de vidange pour les vannes de stockage humide est de 30 minutes, le temps d'intervalle de vidange pour les vannes n°2 à n°8 est de 2 heures et le temps de vidange pour chaque cycle est de 2 secondes.
1. Après la mise sous tension en position ON :
t°≤3℃ : Sortie de contrôle de chauffage ;
t°≥5℃ : Le contrôle du chauffage a arrêté la sortie. ；
2. Après la mise sous tension, en position ON, t°> 3 ℃ : le contrôle du chauffage ne sort pas.
1. Après avoir appuyé sur le bouton de drainage forcé, le drainage forcé sera exécuté.；
2. Lorsque le bouton est relâché, le drainage forcé sera arrêté.
Xiamen Jiedeng Machinery se spécialise dans la fabrication de vidanges automatiques de réservoirs d'air hautes performances pour les réservoirs de stockage d'air. Nous utilisons une conception robuste, un contrôle qualité strict et des performances fiables pour fournir des solutions durables pour les systèmes d'air comprimé.
Nos produits assurent une évacuation efficace des condensats, prolongent la durée de vie des équipements, réduisent les efforts de maintenance et assurent un fonctionnement stable dans diverses conditions de travail.
En nous choisissant, vous bénéficierez d'une qualité professionnelle, d'une livraison rapide et d'un service après-vente fiable.
Le contrôleur de vanne de vidange a obtenu la certification CE et la certification RoHS. Il adopte le système de gestion de la qualité IATF16949.
Parallèlement, Jiedeng est également une entreprise nationale de haute technologie, possédant un certain nombre de brevets d'invention, de brevets de modèles d'utilité et de brevets de conception, et sa technologie de base est contrôlable de manière indépendante.
JIEDENG est prêt à fournir ses contrôleurs de vannes de vidange de haute qualité à ses clients du monde entier.
